全自动排污过滤器适应于一次二次管网上安装

JCDG型全自动反冲洗排污过滤器13803841705

概述

    JCDG型全自动反冲洗排污过滤器，是在ZPG型自动反冲洗排污过滤器的基础上，利用过滤器前后压力差（即阻力）并依靠自动化元件和电动执行机构，全自动完成过滤，清污，排污全过程的过滤器。JCDG全自动反冲洗排污过滤器除具有ZPG自动反冲洗排污过滤的全部性能外，还实现了全自动化，自动过滤排污和自动反冲洗清污。本型号过滤器除压差控制外，还有定时控制，可根据需要设置时间，从而实现定时全自动反冲洗过滤排污。且其清污，排污是在线过滤过程中一同完成的，不必停止水流运行。

型号

I-直通型   L-角通型

结构形式

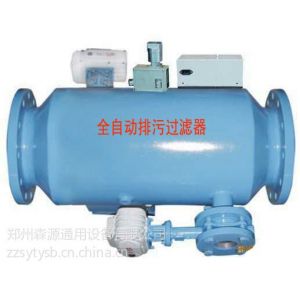

   JCDG型全自动反冲洗排污过滤器由壳体，不锈钢过滤网筒，杂质收集段，电动杂质排污口，电动水流转向蝶阀，检测机构，执行机构和控制箱组成。按安装形式和水流方向的不同分为直通式和角通式两种。

工作原理

1. 定时反冲洗排污

     定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。

1. 压差控制排污

     压差控制器动作可以设定为0.03-0.07MPa，当过滤器前后压差达到压差控制器设定的值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。

1. 手动控制

     通过控制箱上按钮，可直接控制清污，排污。

技术参数

工作压力：≤1.6MPa       工作温度：≤150℃

滤网规格：8-80目/in       阻力损失：2.0~6.0KPa

流量：12~7900m?/h        设定压差范围：0.03~0.07MPa

冲洗时间：30~60s         电动执行器电源：380VAC，50HZ

控制器电源:220VAC,50Hz;380VAC,50Hz

性能特点与安装

JCDG型全自动反冲洗排污过滤器除具备JPG自动反冲洗排污过滤器的全部功能特点外，还独具以下特点：

1. JCDG型全自动反冲洗排污过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强。
2. 定时和压差控制方式，可全自动运行过滤器排污清洗，并***过滤的高效使用。
3. 控制箱设有过滤器工作状态，清洗状态，及故障状态指示，及相应信号的输出，操作简便。
4. 冲洗反冲洗时间可以调整，排污量小于正常工作流量的10%。
5. 安装参照ZPG自动反冲洗排污过滤器。
6. 控制箱安装在控制室或过滤器附近。
7. 按控制箱指示的接线端子符号和接线图进行接线。注意接地线的正确接地，以确保安全。
